在電池系統的開發過程中，有兩類IP是經常需要碰到的，一類是防塵防水等級，如IP67，IP69K等，另一類是電氣防護等級，如IPXXB，IPXXD等。前者屬于機械安全范疇，后者屬于電氣安全范疇。

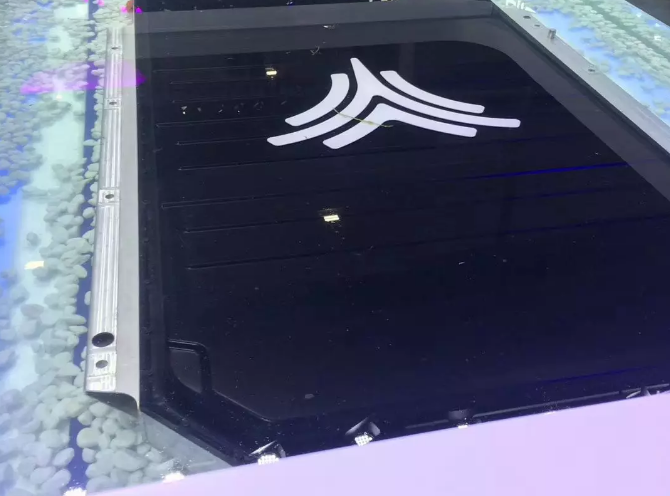

IP67或更高要求也經常被整車企業拿來做為展示產品安全性的一項突出特質，早有上汽榮威電池包“泡魚缸”，近有2019廣州車展哪吒展示的電池系統“浸水池”。
兩者因為都對“防止外物進入”提出要求，又同時作用在同一個物體（電池系統PACK）上，有時會給人造成一些困惑，這里探討下二者的區別與聯系。
標準的對比
IP防塵防水與IP電氣防護主要參考標準：GB4208-2008與ISO20653-2006。
GB4208-2008：國標中對防塵要求分別為IP1X，IP2X， IP3X，IP4X，IP5X，IP6X。對防水要求分別為IPX1，IPX2，IPX3，IPX4，IPX5，IPX6，IPX7，IPX8。
ISO20653-2006：ISO中對防塵要求分別為IP1X，IP2X， IP3X，IP4X，IP5kX，IP6kX。對防水要求分別為IPX1，IPX2，IPX3，IPX4k，IPX5，IPX6，IPX6k，IPX7，IPX8，IPX9k。
說明：
1). IP6X與IP6KX要求是等同的。
2). IPX9k與IPX7，IPX8關注點不同,IPX7或IPX8關注樣品防浸水能力，而IPX９k關注樣品耐高壓高溫水沖洗的能力，不能認為IP9k比IPX7或IPX8嚴酷。
兩者的關聯
IPXXD：防直徑為1mm，長度100mm的金屬線，在1N的推力下，不能穿過Pack的縫隙或穿過Pack的縫隙接觸不到危險的帶電部件，滿足這個要求即滿足IPXXD。
IP4X：直徑1.0mm球形物體試具不得完全進入殼內
比較以上兩點會發現，IPXXD對直徑1mm的要求，與IP4X很有相似性，而實際上標準對這兩個的定義完全不同。
相同點：IPXXD與IP4X都對外界可能進入的物體尺寸為1mm,
不同點：IP4X要求1mm直徑的物體完全不能進入，而IPXXD可以進入，只要不接觸到危險部件。
安全防護與外界固體物體進入之間的聯系：
由于IP4X與IPXXD對尺寸的要求是相同的，也就是說滿足IP4X則一定滿足了IPXXD，在IP4X后面不必要再增加字母說明，如果出現了IP4XD，則是畫蛇添足。
實際上滿足IP3X，也可以滿足IPXXD，如下圖（引自GB4208-附錄表A.1）所示，從箱體的外露缺口尺寸2mm，滿足IP3X<2.5mm直徑的要求，也就一定滿足IPXXC的要求，由于缺口有一個拐角，有效防止了100mm長充，直徑1mm金屬線接觸危險帶電部件的可能性，即滿足IPXXD。
從上表中可以看到，沒有IP1XA，IP2XB，IP3XC，IP4XD，原因已在上述說明。
從測試工具描述上來，100mm與手柄中間的圓球擋盤，直徑為35mm，也就是測試IP1XC與IP1XD時，如果孔徑在35~40mm之間，就有擋盤完全進入箱體的可能性，失去了測試的意義，實際上IP1XC 是沒有意義的，IP1XD在GB4208標準附表中，參考圖7與圖8示例，這個只能說是特兩種特殊情況，不具備一般適應性。
測試通過/失敗判斷條件
兩類IP的性能均需要通過測試來進行驗證，測試通過與否主要依據如下：
第1位特征數字
IP1X要求：直徑50mm球形物體試具不得完全進入殼內；
……
IP4X要求：直徑1.0mm球形物體試具不得完全進入殼內；
IP5X要求：直徑1.0mms 要求不能完成防止塵埃進入，但進入的灰塵量不影響設備的正常運行，不得影響安全。
IP6X要求：直徑1.0mm無灰塵進入。
關注點：
1). IP1X，IP2X，IP3X，IP4X都不需要防塵設備測試，只需要試具測試即可。
2).IP5X與IP6X測試方法相同，IP5X的要求，體現在測試上：是對Pack測試前后基本功能與絕緣耐壓性能的要求。
第2位特征數字
IPX1要求：垂直方向滴水應無有害影響；
……
IPX6向外殼各個方向強烈噴水無有害影響；
IPX7浸入規定壓力的水中經規定時間后外殼進水量不致達到有害程度；
IPX8按生產廠和用戶雙方同意的條件持續潛水后外殼進水量不致達到有害程度；
關注點：
1).判斷測試是否通過，有一定的靈活性，是否對樣品造成有害影響，主要體現在樣品的功能是否損傷，樣品的絕緣耐壓性能是否損傷。
第3位特征數字
IPXXA要求：直徑50mm球形試具與危險部件必須保持足夠的間隙；
……
IPXXD要求：直徑1mm球形試具與危險部件必須保持足夠的間隙；
關注點：
1).安全防護的設計需要考慮到箱體的散熱風口孔徑與安全防護等級的對應關系，孔徑的大小直接決定了安全防護的等級；
2).危險帶電部件與箱體的的距離，以及散熱孔或其他接口孔是否需要做遮擋處理，增加安全防護等級。
沖水測試與浸水測試的對比
有時在項目的開發過程中，會發現防沖水測試IPX6k，可以一次測試通過，但IPX7測試六七次都不能通過，這兩個測試的差別在哪里，從設計上分別需要考慮什么？
IPX7：主要驗證Pack能否在1米的水深下，30分鐘內水不能進入箱體或進入水量不能損害產品的功能。
表征的實際情況：車輛掉進水溝或淺水池中的情況。
設計上需要考慮：設計要需要考慮箱體的拐角的耐壓強度，焊接工藝，上下箱體之間的結合面的寬度，密封墊的平整度，MSD的防水性能，高低壓接插件的防水性能。
IPX6：主要驗證產品耐高壓水（10個大氣壓）75l/min ,持續3min的耐沖擊能力。
表征的實際情況：車輛在高壓水洗車的情況。
設計上需要考慮：箱體的拐角的強度，上下箱體的之間的咬合方式，密封墊平整度。
很明顯，IPX7比IPX6k的要求高了非常多，因為Pack在1m深的水中，水壓會突破任何可能進入的薄弱點，最明顯的是上下箱體的結合處，通過防沖水是很容易的，通過防浸水是很難的。
電池箱體對IP等級與安全防護的要求
箱體的防塵防水與安全防護要求，與箱體的安裝位置是對應的，產品的IP等級需要從設計上就考慮進去，通過實際的測試來驗證。
Pack在車的安裝位置最常見的是乘客艙內和乘客艙底部，這兩個位置對IP等級要求及說明總結如下表所示。
